| TOODE | MÕÕDUD |
|---|---|

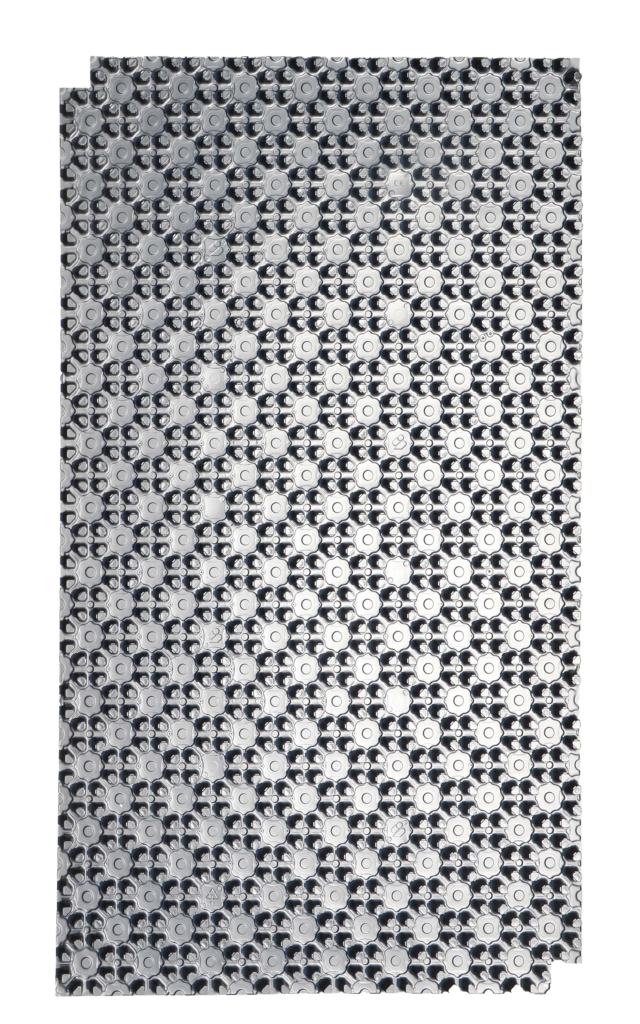

| NOB14 | 1400 × 800 × 20,5 mm *paigaldamata 1450 × 850 mm (Ø14 - 17 mm torule) |
Enne märgpaigaldussüsteemi paigaldamist tuleb kontrollida kohapealseid tingimusi, mis peavad vastama asjakohastele tehnilistele standarditele. Torude ja/või kaablite läbiviigud tuleb sobivalt katta ja süvendada aluspõranda sisse, et tagada sile aluspind Tycroc NOB plaadi paigaldamiseks. Plaati võib paigaldada igasugusele kandvale aluspinnale, mis oleks tasane, kuiv, tugev, jäik ja stabiilne (betoon, OSB plaat, vineer, laudis vmt). Kui aluspind ei vasta DIN 18202 nõuetele, tuleb see tasandada selleks sobiva tootega. Korrektne süsteemne paigaldamine hõlmab esmalt Tycroc PES ääreriba kasutamist aluspõranda põrand/sein nurkades ja Tycroc NOB plaadi paigaldamist või liimimist otse aluspinnale. Tycroc NOB plaat tuleb paigaldada nii, et plaadid oleksid omavahel ülekattes ja põrand/sein servades vastu Tycroc PES ääreriba. Kui mingis osas jääb aluspõrand NOB plaadiga katmata, tuleb see kaitsta polüetüleenkilega, et vältida valu kinnistumist aluspõranda külge, tagades sellega, et lahendus on igati ujuv. Soovitatav on alustada plaatide paigaldamist ruumi nurgast pikima seina suunas. Lõigatud plaadi üleliigset osas saab ärakasutada järgmise reaga alustades ning seeläbi hoida kokku materjali ning säästa ka keskkonda.
| PARAMEETER | VÄÄRTUS | STANDARD |
|---|---|---|
| Efektiivne pindala | 1,12 m² | |
| Nupu kõrgus | 19,5 mm | |
| Kogupaksus | 20,5 mm | |
| PS-fooliumi paksus | 1,0 mm | |
| Reaktsioon tulele | Klass F | EN 13501-1 |
| Plaate pakis | 16 tk | |
| Pindala pakis | 17,92 m² |

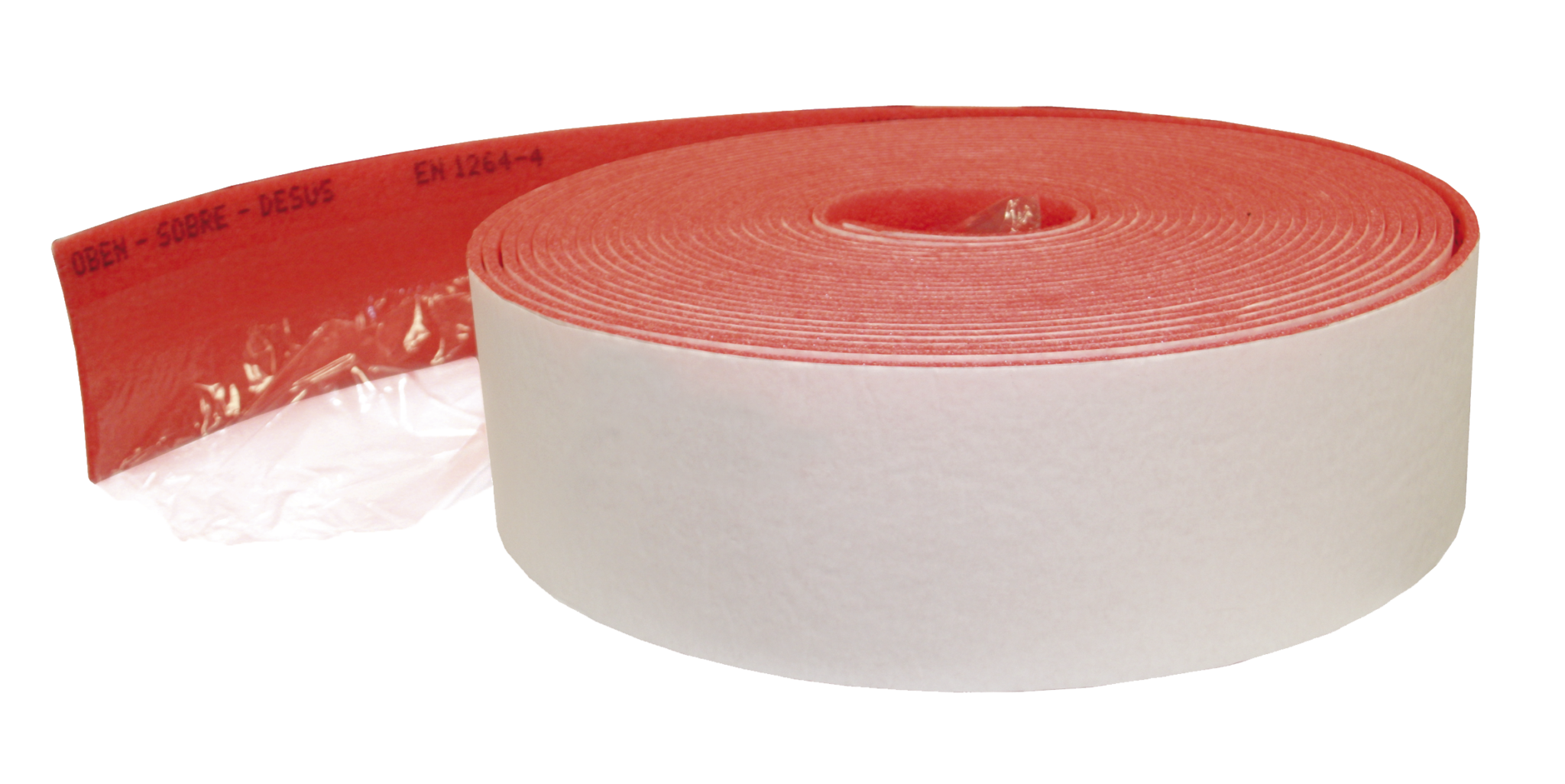

Tycroc PES ääreriba toimib paisuvuugina. See paigaldatakse kogu köetava ruumi ümber ja ümber kõigi konstruktsiooni elementide, mis läbivad märgpaigaldussüsteemi (postid, trepid vmt).
Tycroc PES ääreliba paksus on 6 mm ja kõrgus 140 mm, mis lõigatakse sobivaks enne viimistlusmaterjali paigaldamist.
Lisaks on ääreribal ka 300 mm polüetüleen ehk PE-kile, millega kaetakse NOB paneel.
| TOODE | MÕÕDUD |
|---|---|
| PES06 | 6 mm / 140 mm (kile 300 mm) / 25 m |

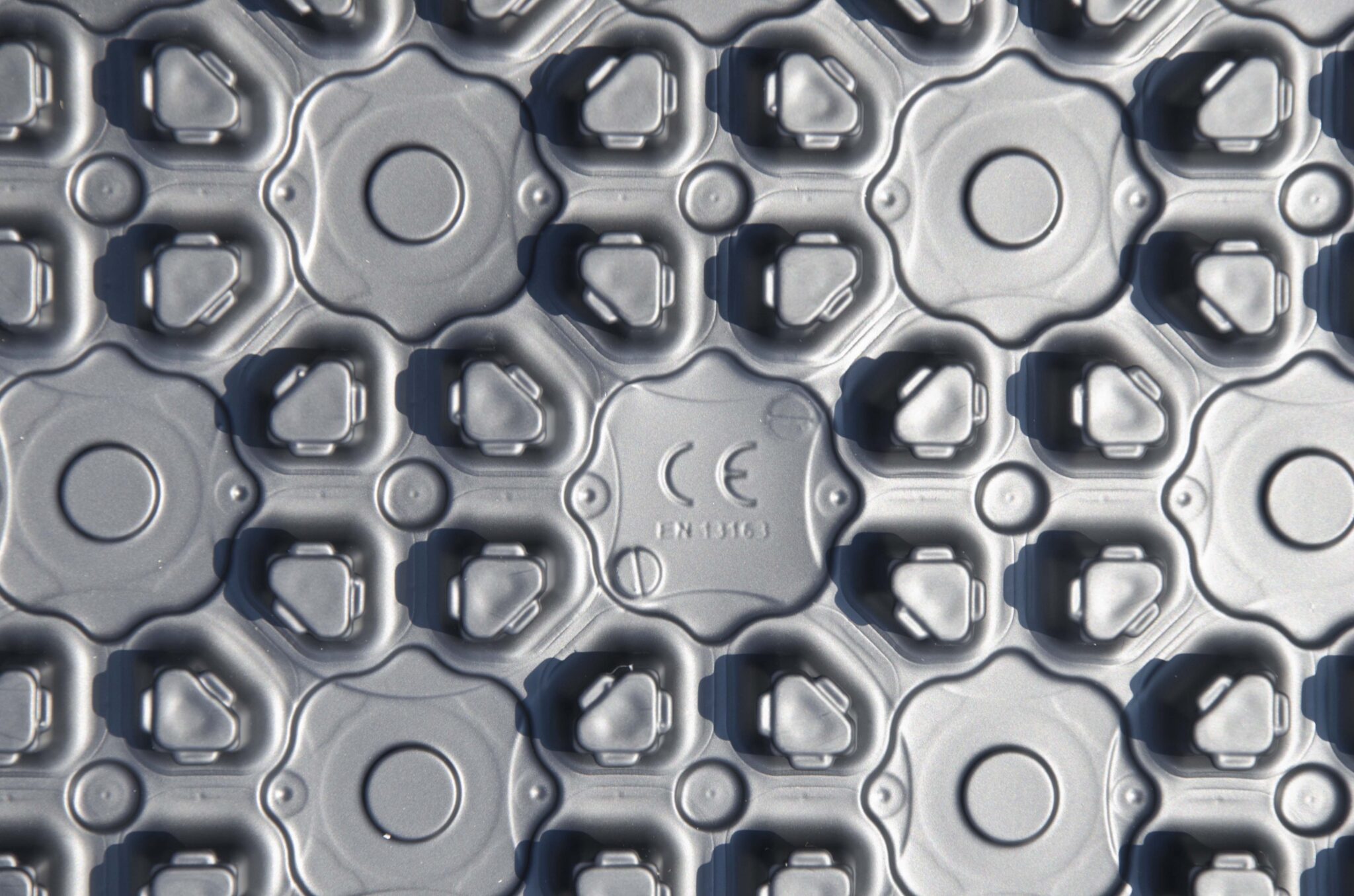

Vastavalt koostatud kütteprojektile määrata kindlaks toru alguse ja lõpu punkt ning muster ja see siis jala või käega NOB plaadi „nuppude“ vahele suruda.
Tycroc NOB plaat võimaldab küttetorude paigaldamist nii 90° kui ka 45°.
Võimalikud toru paigaldussammud 90° paigaldusel on 50 mm / 100 mm / 150 mm / 200 mm ning 45° paigaldusel on 71 mm / 142 mm / 213 mm / 284 mm.
Sobiva toru paksus: 14–17 mm.

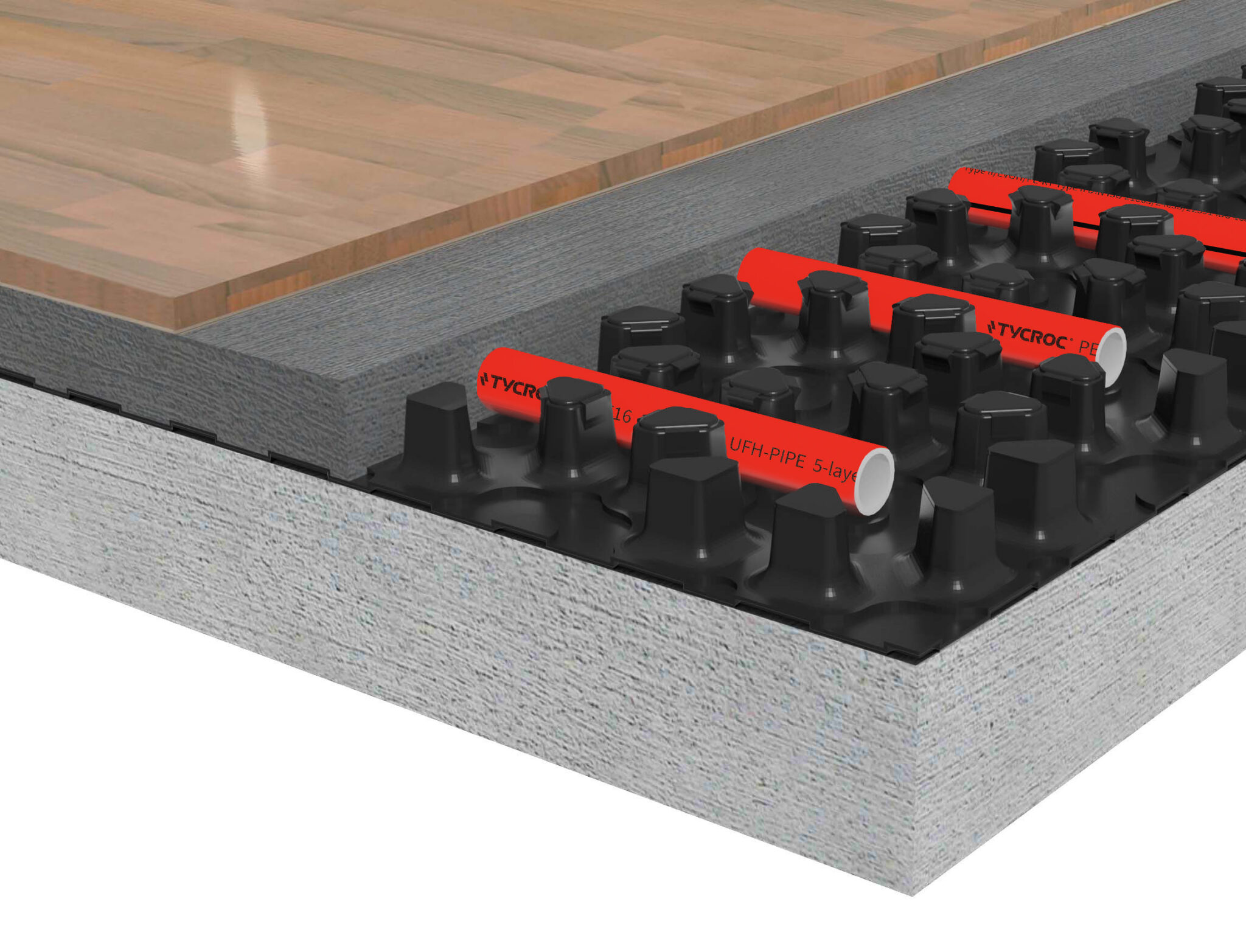

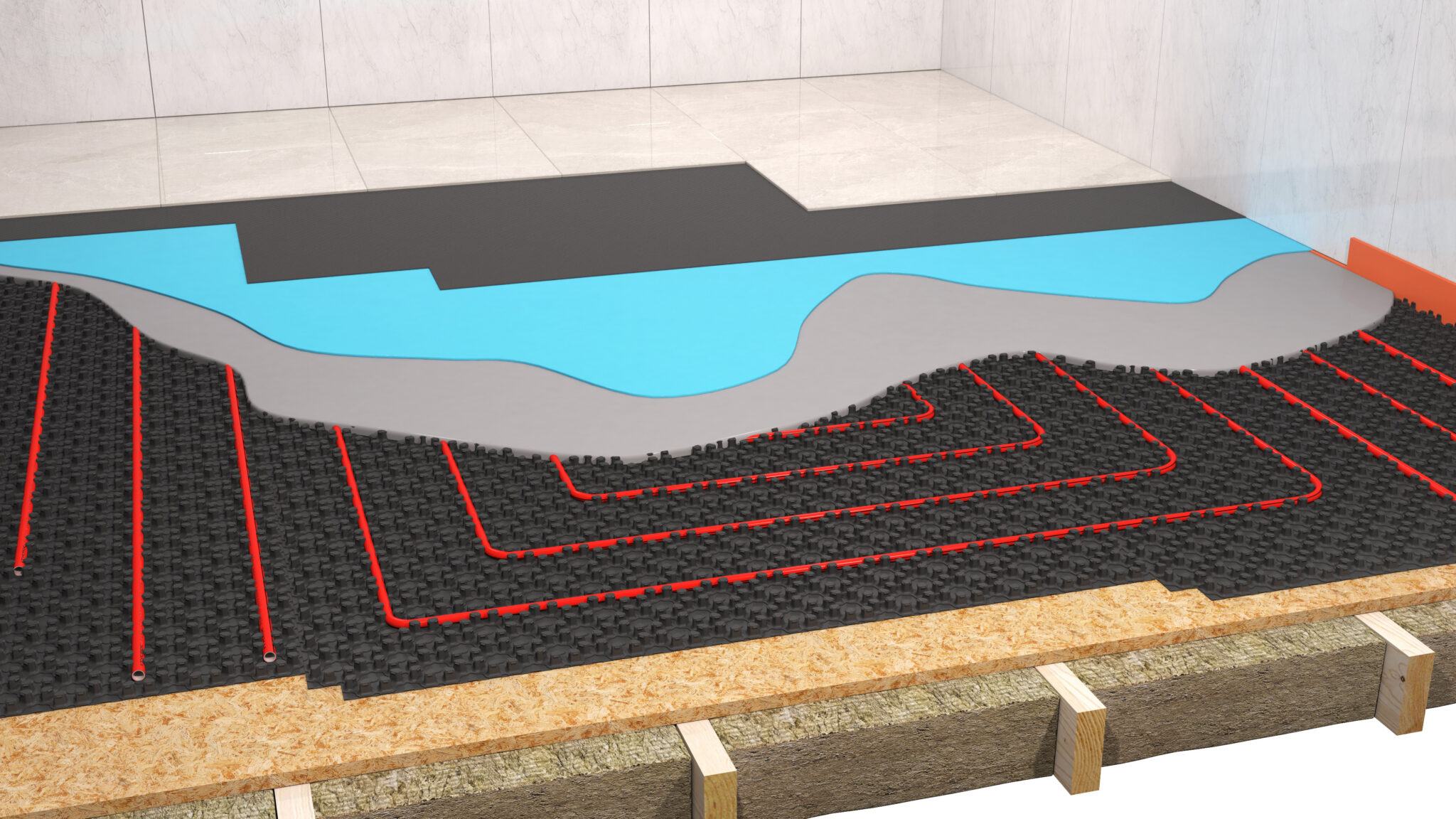

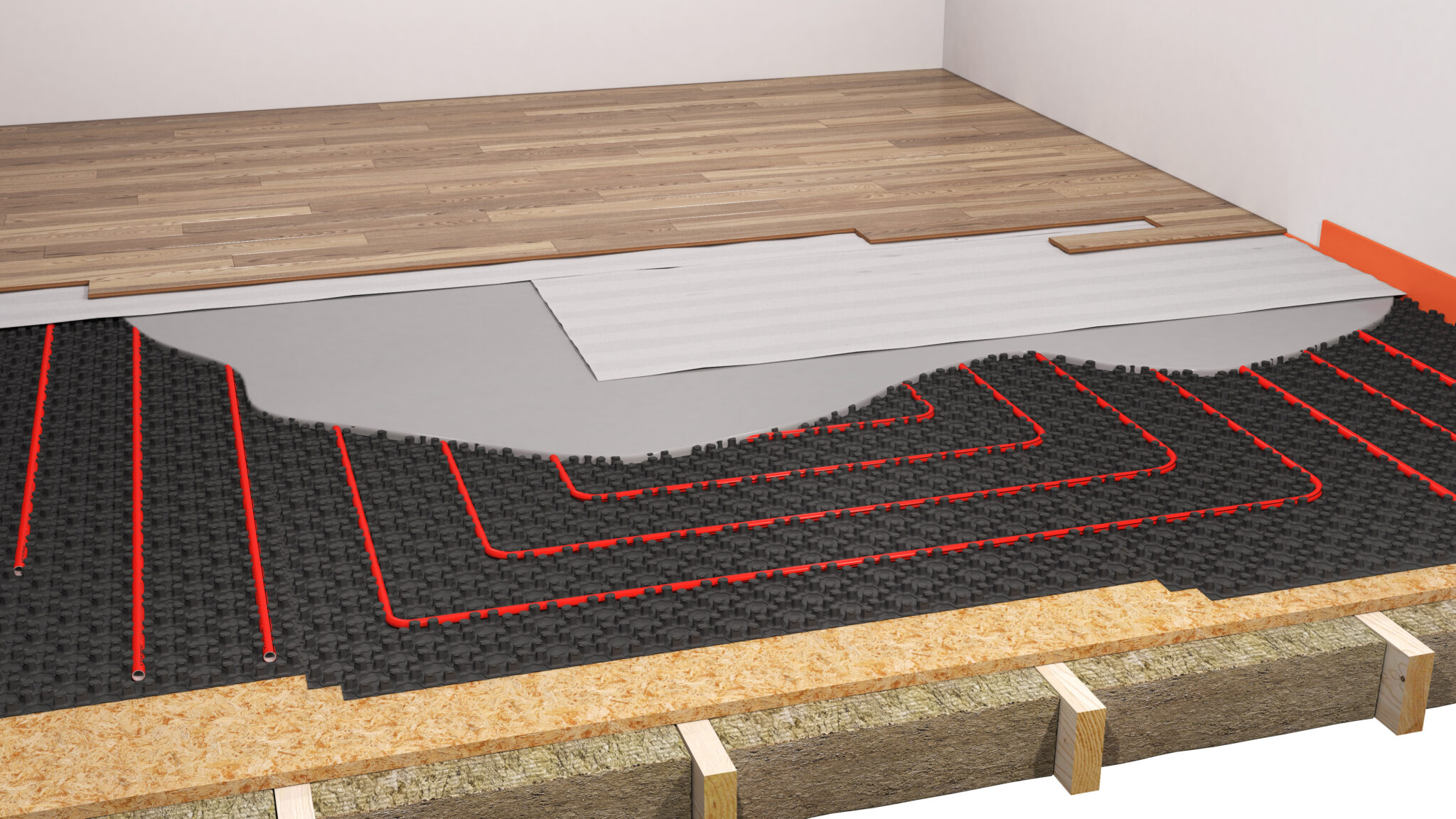

Tycroc NOB plaadid kaetakse betooni, kipsivalu või isetasanduva seguga. Valitud katmise viis ja valu paksus valitakse vastavalt kehtestatud tingimustele projektis. Valu paigaldamisel tuleb järgida tootja juhiseid, samuti minimaalne ja maksimaalne lubatud paksus peab vastama tootja juhistele.
Viimistlusmaterjal paigaldatakse kuivale valule ja pärast jääkniiskuse mõõtmist spetsiaalse CM-niiskusmõõturiga. Vajadusel köetakse põrandat mõned päevad enne viimistlusmaterjali paigaldamist. Jääkniiskus enne pinnakatte paigaldamist peab vastama kehtestatud normidele ja olema vastavuses valitud viimistlumaterjali tootja nõuetega.
Viimistlusmaterjaliks sobivad kõik enamlevinud viimistlusmaterjalid nagu parkett või laminaat (nii ujuvalt kui ka liimituna), LVT, PVC, kork või vaipkate. Samuti keramiline plaat, loodukivi või klaasmosaiik jne.
